Como hacer un gráfico de velocímetro sencillo

Haces unos días encontré una página con varios trucos con gráficos, que son muy sencillos e iré poco a poco reproduciendo en este blog.

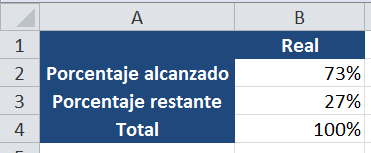

Pues para poder lograr un Velocímetro sencillo, primero vamos a generar la siguiente tabla:

Después, dividimos cada valor entre 2, para poder utilizar estos valores en el gráfico.

Como podemos apreciar, la formula escrita en la columna C es muy sencilla... =B2/2

Ahora seleccionamos las celdas de C2 hasta C4

Luego nos vamos a seleccionar un gráfico Circular (Pie sencillo)

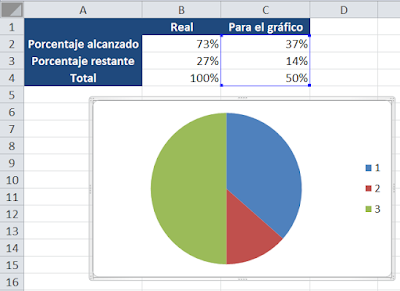

Nos devuelve el siguiente gráfico:

Seleccionamos la leyenda y la suprimo (el hijo de su tía)...

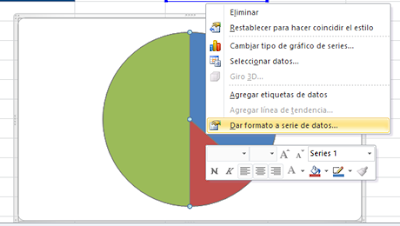

Clic derecho sobre el circulo, y seleccionamos Dar formato a Serie de datos, como vemos en la siguiente imagen:

Y rotamos a 270° el gráfico

Ahora debemos hacer dos veces clic en la porción verde para poder seleccionarla (Un detalle importante, no se trata de hacer doble clic, sino dos veces clic, es decir, hacerlo pausado)

Luego, hacemos clic derecho en el área verde, seleccionamos el tarro de pintura e indicamos Sin Relleno

Seleccionamos nuevamente el gráfico y en la etiqueta Presentación, seleccionamos Cuadro de texto, e introducimos 4 cuadros de texto en el gráfico. Uno que indique 0%; otro que indique 100%, otro que indique "Porcentaje alcanzado"; y un último que indique 73%

Estos cuadros de textos los podemos mover, y cambiar de tamaño a nuestro gusto

Finalmente puedes cambiar los colores de las áreas a tu gusto, de la misma forma que cambiamos el color del fragmento verde, es decir dos veces clic en el fragmento que quieres cambiar el color, luego clic derecho, seleccionas el tarro de pintura y cambias el color.

Y listo, el gráfico está terminado.

Espero que les sirva:

Ing. Enrique Neciosup Morales
